膜盒壓力儀表

產品名稱:
膜盒壓力儀表
型號:
YE-60/75/100/150
價格:
電話聯系0510-82730027
最小起訂量:
1
附件下載

產品摘要:

膜盒壓力表系列:耐震膜盒壓力表、膜盒壓力表、不銹鋼膜盒壓力表、不銹鋼耐震膜盒壓力表、微壓壓力表、真空微壓壓力表、耐低溫膜盒壓力表、耐高溫膜盒壓力表、天然氣微壓壓力表、微壓表、耐腐蝕微壓表、防腐膜盒壓力表、天然氣膜盒壓力表、全不銹鋼微壓表、耐腐蝕膜盒壓力表、耐酸膜盒壓力表、防酸膜盒壓力表......本公司可根據用戶需要，設計、制造特殊用途的膜盒壓力表產品，歡迎來人來電、來函洽談！

產品描述

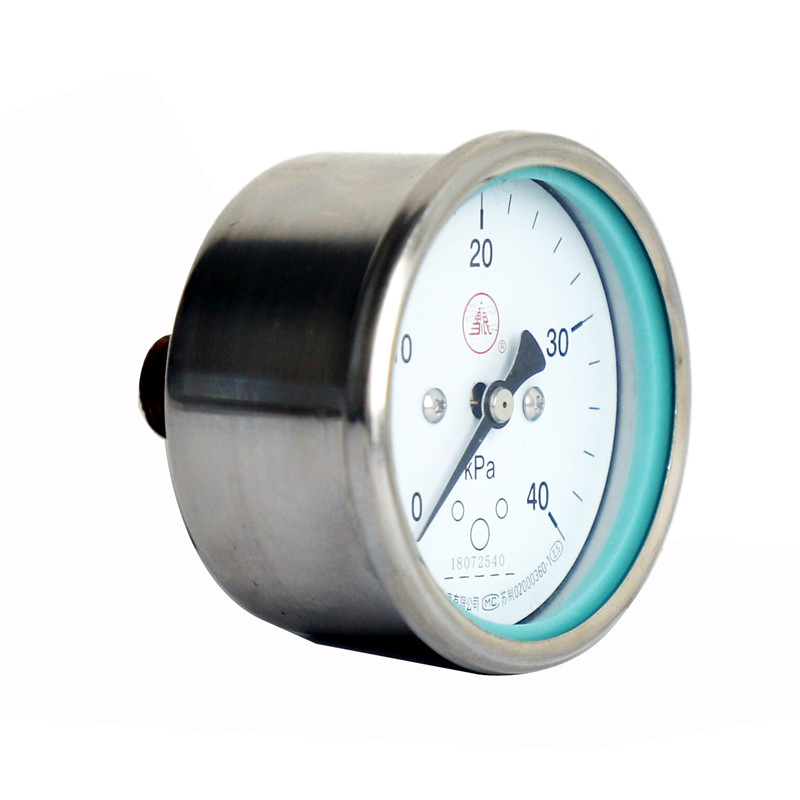

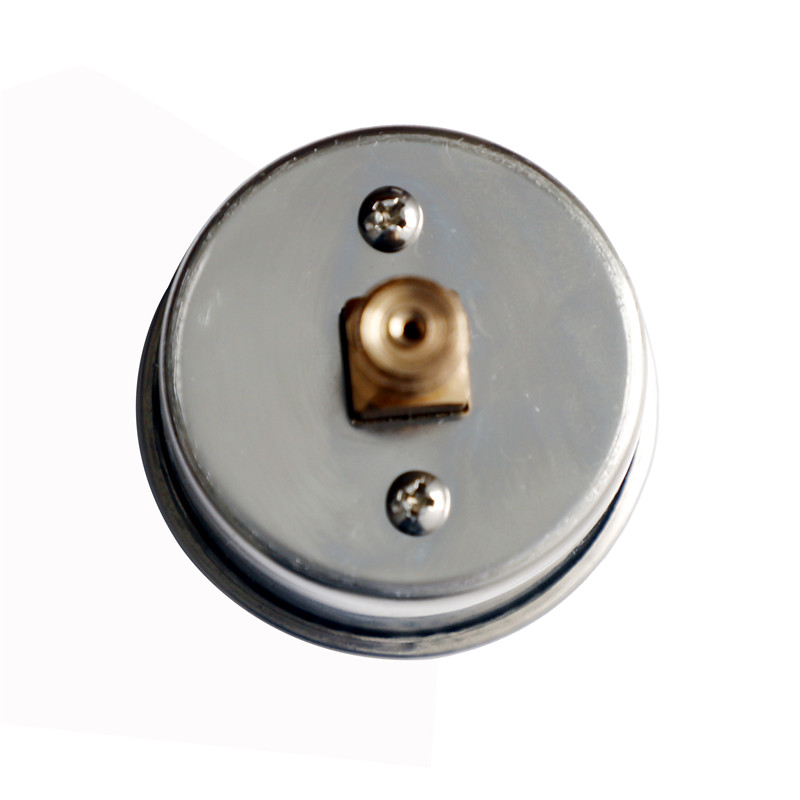

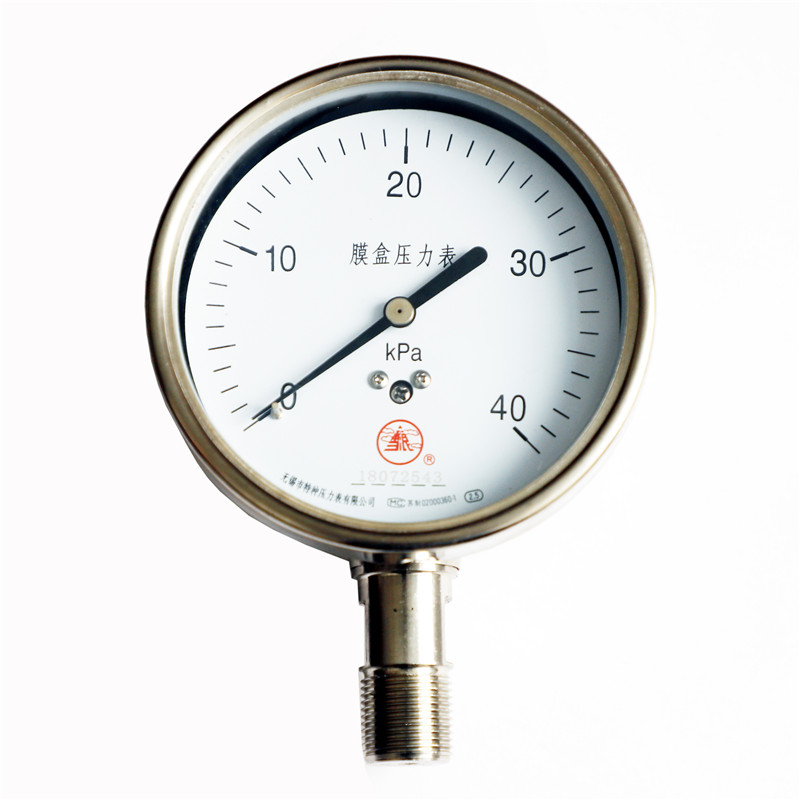

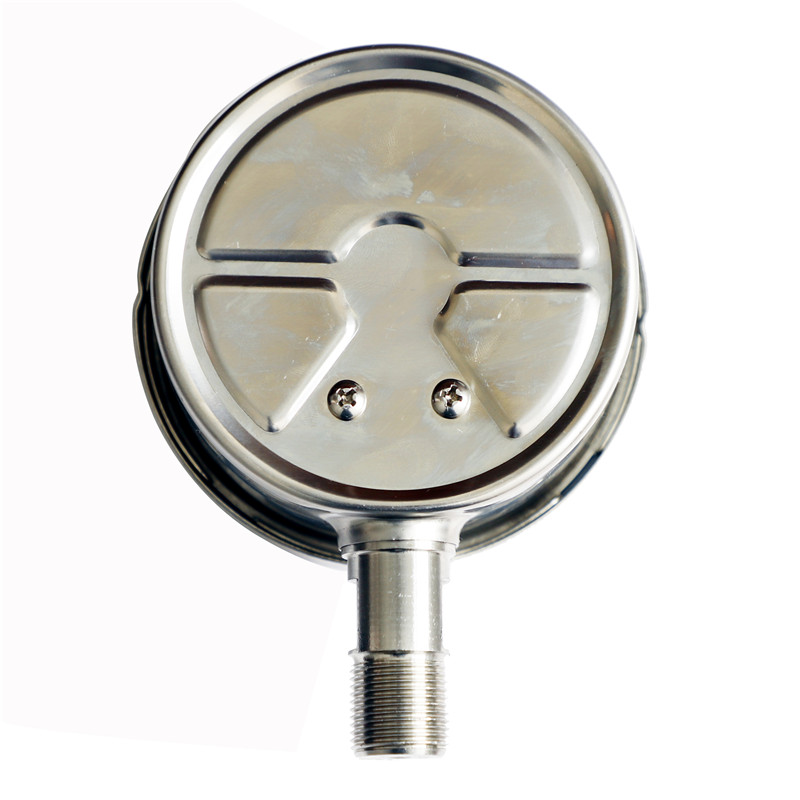

膜盒壓力表YE-60/75/100/150

膜盒壓力表采用波紋膜盒作為測量微小壓力的敏感元件。膜盒壓力表適用于測量對銅和銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。表盤上面有調零裝置，可以方便調整零位。膜盒壓力表廣泛用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示壓力。

膜盒壓力表型號命名：

膜盒壓力表主要技術參數：

型號	YE -60	YE -75		YE -100	YE -150
公稱直徑	￠60	￠75		￠100	￠150
接頭螺紋	M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)	2.5
測量范圍(Kpa)	0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20
使用環境溫度(℃)	-25℃~55℃
結構形式	徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級	V．H．3
執行標準	Q/320211 DGH02-2003
防護等級	IP54
表殼材質	鐵殼電鍍		304SS
接頭材質	銅

膜盒壓力表結構形式、外形及安裝尺寸：

型號	結構形式	外形尺寸mm
型號	結構形式	A	B	C	D	d	D1	d₀	G	M
YE-60	徑向無邊	31	32	14	60	/	/	/	/	14X1.5
YE-60TQ	徑向帶前邊	31	32	14		75	85	3.4	/
YE-60T	徑向帶后邊	31	32	15		75	85	3.4	/
YE-60Z	軸向無邊	30	32	0		/	/	/	/
YE-60ZQ	軸向帶前邊	30	32	0		75	85	3.4	19
YE-100	徑向無邊	44	45	18	100	/	/	/	/	20X1.5
YE-100TQ	徑向帶前邊	44	45	18		118	118	5.5	/
YE-100T	徑向帶后邊	44	46	19		118	118	5.5	/
YE-100Z	軸向無邊	43	45	34		/	/	/	/
YE-100ZQ	軸向帶前邊	43	45	34		118	118	5.5	25
YE-150	徑向無邊	50	47	19	149	/	/	/	/	20X1.5
YE-150TQ	徑向帶前邊	50	47	19		165	182	5.5	/
YE-150T	徑向帶后邊	50	48	20		165	182	5.5	/
YE-150Z	軸向無邊	51	47	55		/	/	/	/
YE-150ZQ	軸向帶前邊	51	47	55		165	182	5.5	25
		A	B	C	D	K	F	H	h	M
YE-60U	卡箍安裝	30	32	0	60	46	67	36	20	14X1.5
YE-75U	卡箍安裝	24	30	10	75	62	82	35	25	G3/8
YE-100U	卡箍安裝	43	45	34	100	69	109	44	38	20X1.5
YE-150U	卡箍安裝	51	47	55	150	107	160	45	40	20X1.5
注：連接螺紋可按要求訂貨
