膜片壓力儀表

產品名稱:
膜片壓力儀表
型號:
YP-100/150L(F)-Z
價格:
電話聯系0510-82730027
最小起訂量:
1

產品摘要:

耐震膜片壓力表內部充灌阻尼液和配套緩沖裝置，具有良好的耐震性能。在被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場所中，耐震膜片壓力表都能穩定進行測量。本公司可根據用戶需要，設計、制造特殊用途的耐震膜片壓力表產品，歡迎來人來電、來函洽談！

產品描述

耐震膜片壓力表YP-100/150L(F)-Z

耐震膜片壓力表內部充灌阻尼液和配套緩沖裝置，具有良好的耐震性能。在被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場所中，耐震膜片壓力表都能穩定進行測量。

主要用于化學、石油、紡織工業對氣體、液體微小壓力的測量，尤其適用于腐蝕性強、粘稠介質（非凝固非結晶）的微小壓力測量。

耐震膜片壓力表型號命名：

耐震膜片壓力表技術參數：

型號	名稱	外形尺寸	測量范圍	精度

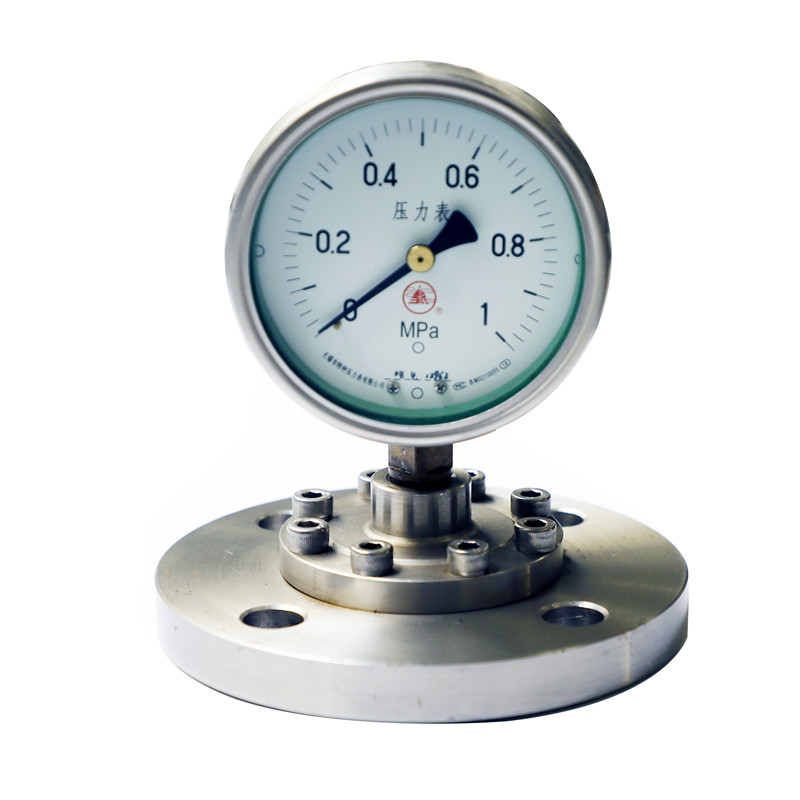

YP-100F-Z	法蘭連接耐震膜片壓力表	圖二（表二）	0-0.06；0-0.1；0-0.16；0-0.25；0-0.4；0-0.6；0-1.0；0-1.6；0-2.5；-0.1-0;-0.1-0.06;-0.1-0.15; -0.1-0.3；-0.1-0.5;-0.1-0.9; -0.1-1.5;-0.1-2.4MPa	2.5%
YP-150F-Z
YP-100L-Z	耐震膜片壓力表	圖一（表一）
YP-150L-Z

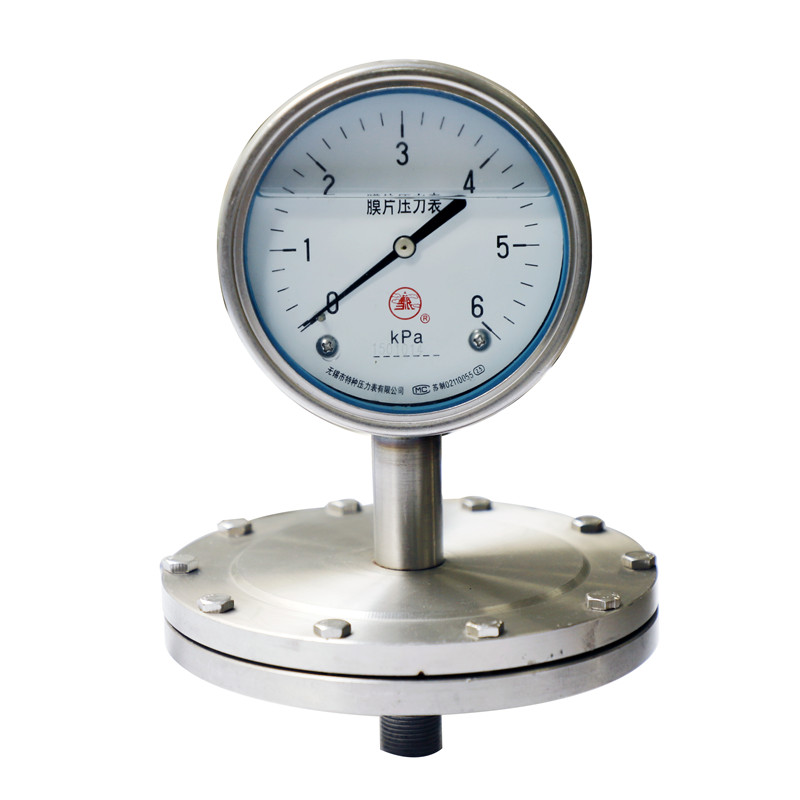

YP-100L1-Z	耐腐膜片微壓表	圖一（表一）	0-1.6；0-2.5；0-4；0-6；0-10；0-16；0-25；0-40；0-60；-1.6-0；-2.5-0；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-60-0；-0.8-0.8；-1.2-1.2；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30KPa
YP-150L1-Z

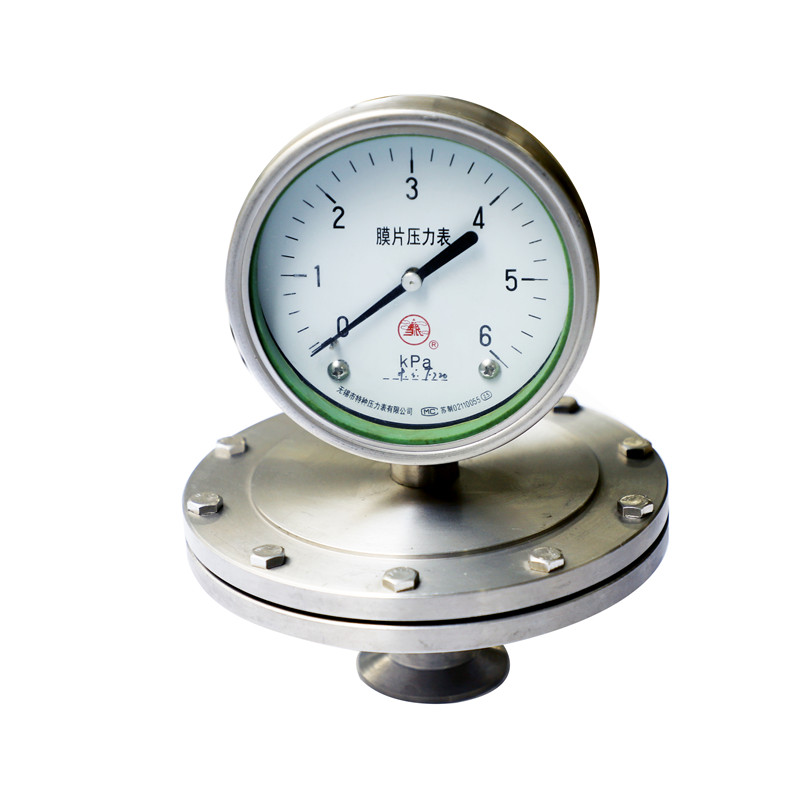

YP-100F1-Z	法蘭連接耐震膜片微壓表	圖三（表三）
YP-150F1-Z

儀表執行標準：Q/320211 DGH07-2001
儀表外殼防護等級：IP64
耐震膜片壓力表及耐腐耐震膜片壓力表的抗工作環境性能為GB4439所規定的V.H.4級。
耐震膜片壓力表、耐腐耐震膜片壓力表：灌充液為甘油時-5℃~55℃，灌充液為硅油時-25~55℃。

主要零件材料：

儀表名稱		膜片壓力表耐震膜片壓力表	耐腐膜片壓力表耐腐耐震膜片壓力表
零件名稱	膜片	3J₁, 316L	316L,襯聚四氟乙烯
	外殼	1Cr18Ni9	1Cr18Ni9
	法蘭	45鋼	1Cr18Ni9,316L,襯聚四氟乙烯
	接頭	HPb59-1黃銅	1Cr18Ni9,316L,襯聚四氟乙烯

外形尺寸：

螺紋連接型外形尺寸見表一：

型號	外形尺寸mm
	D₁	D₂	L₁	L₂	SW	M
YP-100L-Z	110	97.5 (YP-100L₁, YP-150L₁ 微壓:165)	135	20	27	20X1.5 (G1/2A,R1/2)
			165
YP-150L-Z	160		160
			190

圖一

法蘭連接型外形尺寸見表二：

型號	測量上限MPa	管子通徑DN	法蘭連接							螺孔 L
型號	測量上限MPa	管子通徑DN	D	K	d	B	H	c	f₁	螺孔 L
YP-100F-Z YP-150F-Z	0～0.1 ～ 0～1.6	32	140	100	78	31	50	16	2	18
		40	150	110	88	38	50	16	3	18
		50	165	125	102	49	50	18	3	18
	0～2.5	32	140	100	78	31	50	18	2	18
		40	150	110	88	38	50	18	3	18
		50	165	125	102	49	50	20	3	18
可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造.

圖二

法蘭連接型外形尺寸見表三：

型號	測量范圍KPa	管子通徑DN	法蘭連接							螺孔
型號	測量范圍KPa	管子通徑DN	D	K	d	B	H	c	f1	M	H
YP-100F1-Z YP-150F1-Z	0-1.6～0-60	20	90	65	50	26	28	10	2	10	14
		25	100	75	60	33	28	10	2	10	14
		32	120	90	70	39	28	10	2	12	14
		40	130	100	80	46	28	10	3	12	14
可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造
