防爆感應接點壓力表系列
產品名稱:
防爆感應接點壓力表系列型號:
YXG-100-B YXG-150-B價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
防爆感應接點壓力表專用于周圍環境有可燃介質及爆炸性混合物危險的場所，測量液體、氣體的壓力，有自動控制、報警等功能。儀表采用了無觸點感應開關，具有很高的安全可靠性。本公司可根據用戶需要，設計、制造特殊用途的防爆感應接點壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

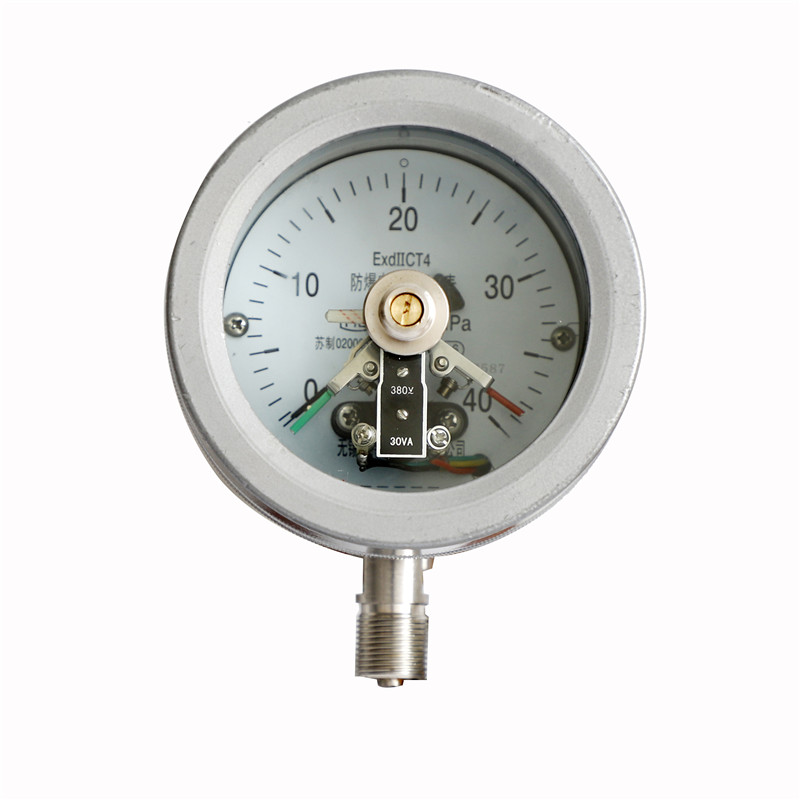

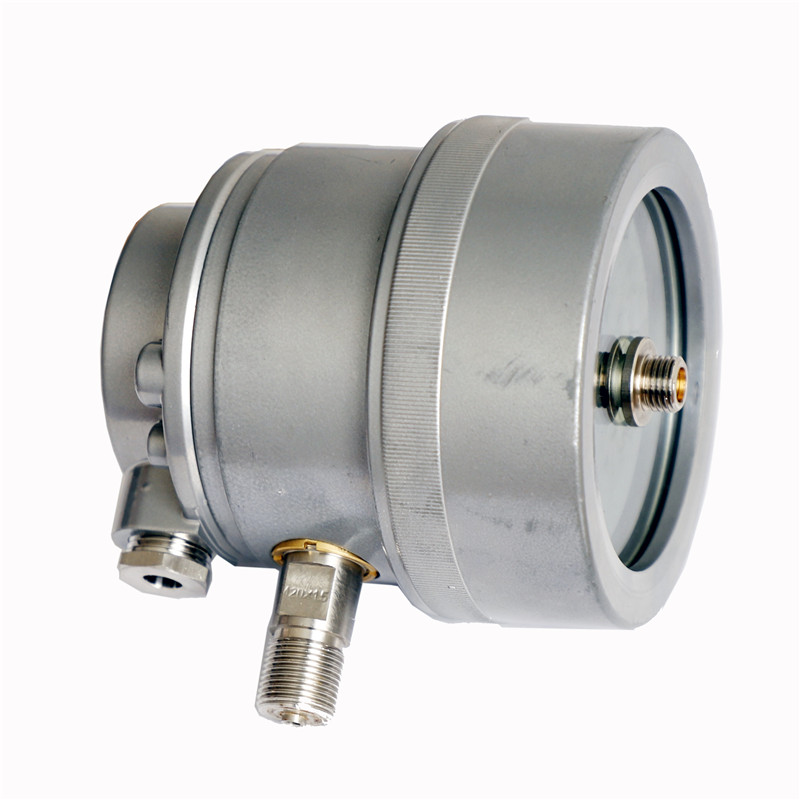

防爆感應接點壓力表YXG-100-B YXG-150-B
防爆感應接點壓力表專用于周圍環境有可燃介質及爆炸性混合物危險的場所，測量液體、氣體的壓力，有自動控制、報警等功能。儀表采用了無觸點感應開關，具有很高的安全可靠性。
儀表按GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分通用要求》及GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分本質安全型“i"》制造，經國家級儀器儀表防爆安全監督檢驗站檢驗，防爆安全性能符合GB3836.1-2000和GB3836.4-2000的標準要求。防爆合格證號為：GYB03196。儀表必須與安全柵（推薦選用德國P+F公司生產的WE77/EX2或WE77/EX1安全柵——防爆式控制單元）配套使用，構成本質安全防爆系統，方可使用于現場存在IIC級以下的爆炸性氣體混合物的場所。防爆感應接點壓力表型號命名：
防爆感應接點壓力表技術參數：
型號
YXG-100-B系列
YXG-150-B系列
公稱直徑
￠100
￠150
接頭螺紋
M20×1.5；G3/8；G1/2；
精度等級(%)
1.6 (2.5)
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；徑向后邊；
接點
電參數
工作電壓
8 V DC
最大工作電流
通≥3mA
斷≤1mA
接點開關形式
一常開，一常閉
雙常開
雙常閉
電氣接口
G1/2
絕緣強度
50Hz正弦交流電2000V歷時一分鐘
抗震等級
V．H．4
執行標準
Q/320211 DGH08-2002
防爆標志
Exib II CT4
防護等級
IP54
表殼材質
304SS
接頭材質
304SS；
按點型式與按制方式： 表一：
型號 示意圖 接點型式 控制片隨指示針變動時的位置 等效接觸式接點 YXG-□-B21
上、下限 1、控制片皆處于感應開關內。
2、指示針上行（或下行）時，上限接點（下限接點）的控制片退出感應開關1、二接點皆斷開。
2、上限接點（下限接點）接通YXG-□-B11
雙上限 1、控制片皆處于感應開關內。
2、指示針上行時，接點1、2的控制片順序退出感應開關1、二接點皆斷開。
2、接點1、2順序接通YXG-□-B22
雙下限 1、控制片皆處于感應開關內。
2、指示針下行時，接點2、1的控制片順序退出感應開關1、二接點皆斷開。
2、接點2、1順序接通。YXG-□-B1
單上限 1、控制片處于感應開關內。
2、指示針上行時，接點控制片退出感應開關。1、接點斷開。
2、接點接通。YXG-□-B2 單下限 1、控制片處于感應開關內。
2、指示針下行時，接點控制片退出感應開關。1、接點斷開。
2、接點接通。注：示圖中
控制片在感應開關內，示接點呈斷開狀態（接點電流≤1mA）
控制片在感應開關外，示接點呈接通狀態（接點電流≥3mA）
100, 150
表二：
型號
結構形式
D1
D2
L1
L2
YXG-100-B
徑向無邊
100
100
88
94
YXG-150-B
徑向無邊
150
161
90
126
儀表工作特性（上、下限接點型式）
儀表采用了無觸點感應式開關接點裝置，其上下限設定指針配置兩個感應開關。以常用的YXG-150-B-21 為例：當壓力為零時，如圖一示；當壓力上升，指示針離開下限位置后，如圖二示；在壓力繼續升至超越上限位置后，如圖三，其特性見表二。
表三：
接點狀態
等效接觸式接點
(WE77/EX2輸出端子)感應開關狀態
輸出電流
（儀表輸出端子）
下限接點
≥3mA
（3、4）上限接點
≤1mA
（1、2）
下限接點
≤1mA
（3、4）上限接點
≤1mA
（1、2）
下限接點
≤1mA
（3、4）上限接點
≥3mA
（1、2）注：雙上限或雙下限的輸出端子1、2為接點2，端子3、4為接點1。 儀表的關聯設備：
儀表配置的WE77/Ex2有兩個繼電器輸出，見接線圖，可供用戶作業應用，其輸出容量為AC250V/4A，DC230V/0.1A，DC 24V/1A。應用中儀表置于室內或有遮蓋的1區和2區的危險環境，WE77/Ex2應安裝于不含爆炸性氣體混合物的安全場所（當使用單上限或單下限接點儀表時，可配用WE77/Ex1安全柵，其余型號必須與WE77/Ex2安全柵配套），其安裝使用必須遵守該安全柵使用說明書。
注：
1、儀表與安全柵本安端之間的連接電纜必須為屏蔽電纜（必須有絕緣護套），每根芯線截面積>0.5mm2，其屏蔽層應在安全場所接地。電纜布線應盡可能排除電磁干擾的影響，并使電纜分布電容小于0.2μF，分布電感小于2mH。
2、用戶不得自行更換產品的零部件。
3、非防爆要求場所使用本儀表時，可配用本廠生產的YXG-K控制器。資料來源于http://www.wxcqcy.com提供
