抗振磁敏電接點壓力表系列
產品名稱:
抗振磁敏電接點壓力表系列型號:
YXH-100-Z YXH-150-Z價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
抗振磁敏電接點壓力表靈敏度極高，響應快速，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大了接觸電阻，使接點不能有效工作，抗振磁敏電接點壓力表的觸點系真空封裝，故信號切換可靠，無飛弧現象，使用壽命長，其開關特性?xún)?yōu)良。本公司可根據用戶需要，設計、制造特殊用途的抗振磁敏電接點壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

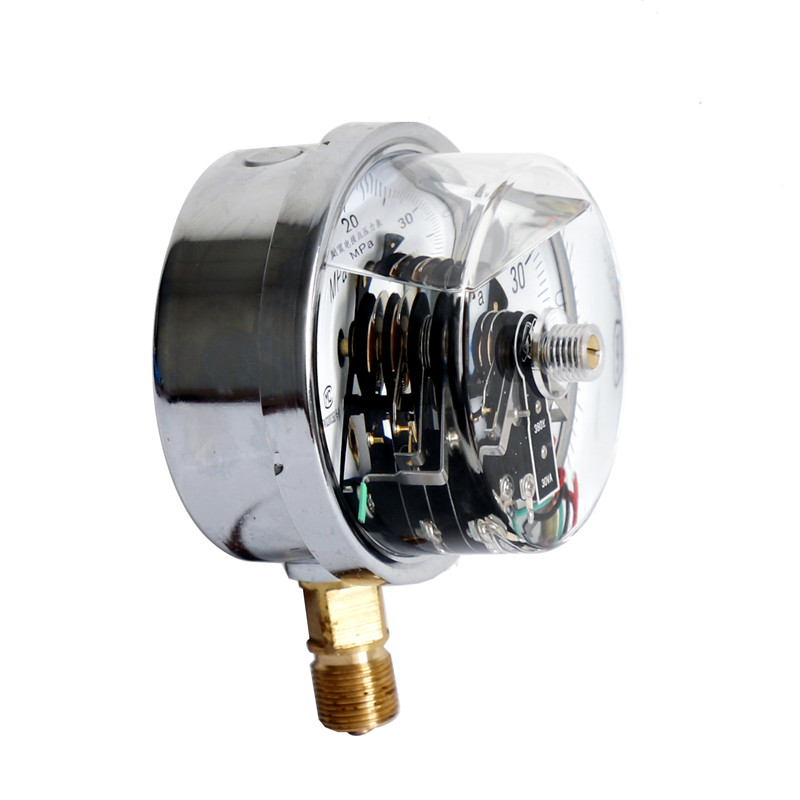

抗振磁敏電接點壓力表YXH-100-Z YXH-150-Z
抗振磁敏電接點壓力表靈敏度極高，響應快速，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大了接觸電阻，使接點不能有效工作，抗振磁敏電接點壓力表的觸點系真空封裝，故信號切換可靠，無飛弧現象，使用壽命長，其開關特性?xún)?yōu)良。抗振磁敏電接點壓力表磁敏電接點壓力表適用低電壓、小電流工作，尤適宜24V直流電壓的計算機用戶作控制信號切換用。
抗振磁敏電接點壓力表具有抗環境振動，介質脈動和沖擊載荷特性。 抗振磁敏電接點壓力表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限二位可調信號控制。
抗振磁敏電接點壓力表技術參數：
型號
YXH-100-Z
YXH-150-Z
公稱直徑
￠100
￠150
接頭螺紋
M20×1.5；G3/8；G1/2；
精度等級(%)
1.6
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；軸向無邊（Z）；軸向帶前邊（ZQ）；徑向帶后邊(T)；徑向帶前邊（TQ）；
接點電參數
工作電壓
24VDC（最高電壓）
最大工作電流
0．1A
最大功率
（無感負載）
1W
接點開關形式
一常開，一常閉
雙常開
雙常閉
連接器
防水接線盒；X14K4P航空插頭
抗震等級
V．H．4
執行標準
Q/320211 DGH05-2004
防護等級
IP65
表殼材質
鐵殼電鍍；不銹鋼304SS ；鋁合金殼可選
接頭材質
銅
抗振磁敏電接點壓力表接線示意圖：
抗振磁敏電接點壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
D1
D2
L2
L1
H
d
d0
M
YXH-100ZQ-Z
軸向帶前邊
100
98
23
78
38
118
5.5
20×1.5
YXH-100Z-Z
軸向無邊
100
98
28.5
78
38
/
/
20×1.5
YXH-100-Z
徑向無邊
100
98
28.5
78
38
/
/
20×1.5
YXH-150-Z
徑向無邊
150
161
35
90
42
/
/
20×1.5
使用與訂貨須知：
工作環境應無腐蝕性氣體。
按裝后請剪除儀表表殼頂部橡膠塞凸起部，令儀表內腔與大氣相通，以保證儀表精確度。
訂貨請說明名稱、型號、測量范圍。
腐蝕性環境或腐蝕性介質請另行說明。資料來源于http://www.wxcqcy.com提供
